真实表格(TrueTable)
真实表格(TrueTable)是一款基于CAD平台的表格处理和实用工具软件，能够在CAD和Excel间，CAD和 WPS ET间互导表格；真实表格还有许多实用工具，如：统计文本、统计线段、统计面积、标注直线、批量替换等。
真实表格专业版还可以批量导出CAD文件中的表格，无需逐个打开文件，计算型钢重量，输出CAD中的OLE表格，批量插入文件，批量输出网架材料表，统计网架螺栓球。
同时支持Excel和WPS表格:
支持Excel 2010/2013/2016/2019/2022
支持WPS表格 2010/2013/2016/2019/2022
支持AutoCAD和国产CAD:
支持AutoCAD 2004~2010/2011/2012/2013/2014/2015/2016/2017/2018/2019/2020/2022
  (包括:Autodesk Civil3D,AutoCAD Mechanica,AutoCAD Electrical,Autodesk Map 3D)
支持中望CAD(ZWCAD) 2018/2019/2020/2021/2022
支持浩辰CAD(HCCAD) 2018/2019/2020/2021/2022
企业解决方案: 只需在一台计算机上注册，局域网内其它计算机均可使用，更详细的介绍 >>
TrueTable普通版功能:
  • 将CAD中的表格或文本输出到Excel/WPS
  • 将CAD中的表格或文本输出到文本文件(TXT)或CSV文件或Excel文件(xls)
  • 直接输出CAD中的任意表格,即使这些表格是复杂实体,
    比如：块参照,带属性的块参照,CAD自身的Table实体以及其它软件生成的表格

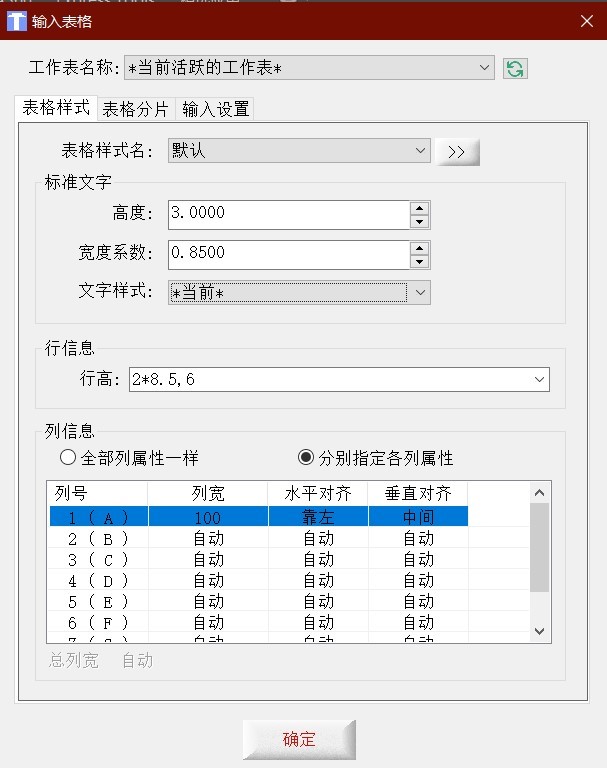

  • 将Excel/WPS表格输入CAD
  • 将文本文件(TXT)或CSV文件输入CAD
  • 有4种输出到Excel/WPS方式：
    新建表格文档，在当前文档种新建工作表
    当前工作表的后面，当前工作表的选中位置；
  • 输出表格时可以自动在空格处断开文本，可以删除重叠文本
  • 可以通过表格样式精确定义CAD表格行高、列宽、对齐方式，
    定义文字高度、文字宽度系数、文字样式
  • 可以设置表格外框线、网格线、文字的颜色
  • 根据Excel/WPS表格或Excel/WPS文件更新CAD表格，可选择表格局部更新或仅更新文本
  • 如果输入的表格太长，自动将表格分片，并能设置表头，表尾
  • 支持文本水平、垂直排列，共9种对齐方式
  • 支持自动换行，上、下标，文本旋转，竖直文本，多行文本，单元格边框，文本自动适合单元格
  • 具有文本自动替换功能,能使CAD中的特殊符号在Excel/WPS中正确显示,如将"%%c"替换为"Φ"
  • 支持Excel/WPS的隐藏行、列
  • 支持表格倒置,即输出、输入表格时颠倒表格顺序
  • 5种表格插入方式: 表格四个角点以及指定窗口
  • 统计文本、线段，统计并标注封闭区域面积
  • 根据Excel表格批量替换CAD文本
  • 标注直线、圆弧长度
  • 动态统计长度、面积、数字总和，并在属性窗口显示
    • TrueTable专业版功能:
  • TrueTable普通版的所有功能
  • 批量输出文件中的表格，无需逐个打开文件
    即使一个CAD文件有多个表格，也可以一起导出
    输出表格按文件名排序，同一文件中的表格按位置排序
  • 批量输入Excel表格
  • 在CAD中新建、编辑材料表，自动计算型钢重量，无需Excel
  • 通过钢结构助手，在Excel或WPS ET中自动计算型钢重量
  • 输出CAD中的OLE表格
    无需安装额外软件，可以直接导出CAD中的OLE表格
    不用担心"启动服务器应用程序失败"
  • 拆分钢板符号
    如将“-100x80x6”拆分成3列：100,80,6
    如将“PL20*500”拆分成2列：20,500
  • 批量导入块属性
  • 批量导出属性块表格
  • 批量插入图纸文件
  • 批量导出网架材料表，比如MST、3D3S、SFCAD、TWCAD材料表
  • 统计网架螺栓球

    • 特色功能:

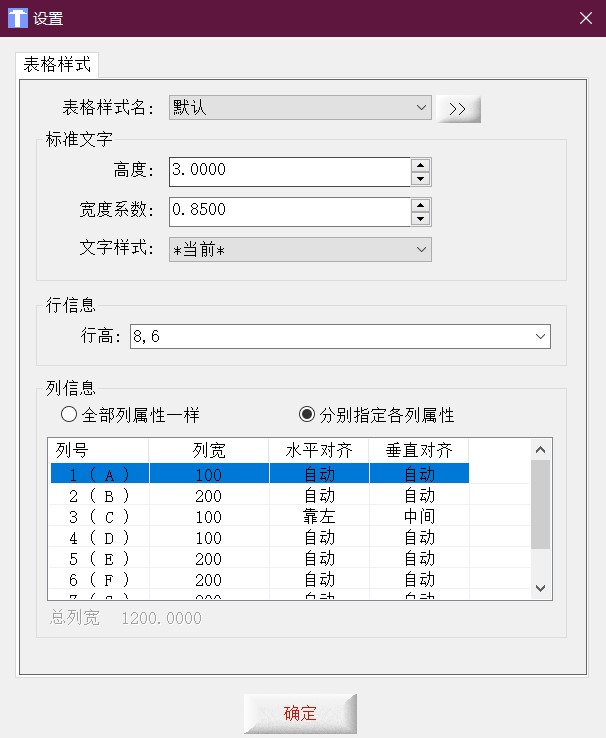

  • 可精确指定表格尺寸
    通过表格样式可以精确指定表格的高度、宽度、各行高度、各列对齐方式、文字大小等参数。



  • 表格倒置
    有的表格的表头(标题行)在上面，即表格从上下往下排列，
    有的表格的表头在下面， 即表格从下往上排列，
    选择"表格倒置"后,可以轻松地将表格顺序换过来。
    输入、输出和更新3个模块均支持表格倒置。

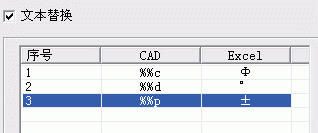

  • 文本替换
    CAD有些特殊的字符表示方法,如"%%c"显示为"φ"，
    但输出到Excel后，仍显示为"%%c"，
    使用文本替换，就可以在Excel中正确显示这些符号。



  • 自动打断整行文本
    在空格处断开字符串，有些CAD表格一行就是一个长字符串，中间以空格隔开，
    如"abc 123 def"，使用自动打断文本，可以将字符串拆分为3段:
    "abc","123","def"
    SFCAD软件生成的表格就是这种情况。

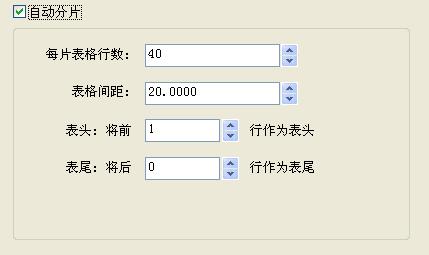

  • 表格自动分片
    在输入表格时，如果表格过长，这个功能非常有用，并能设置表头和表尾。
    即每片表格都有相同的表头或表尾。

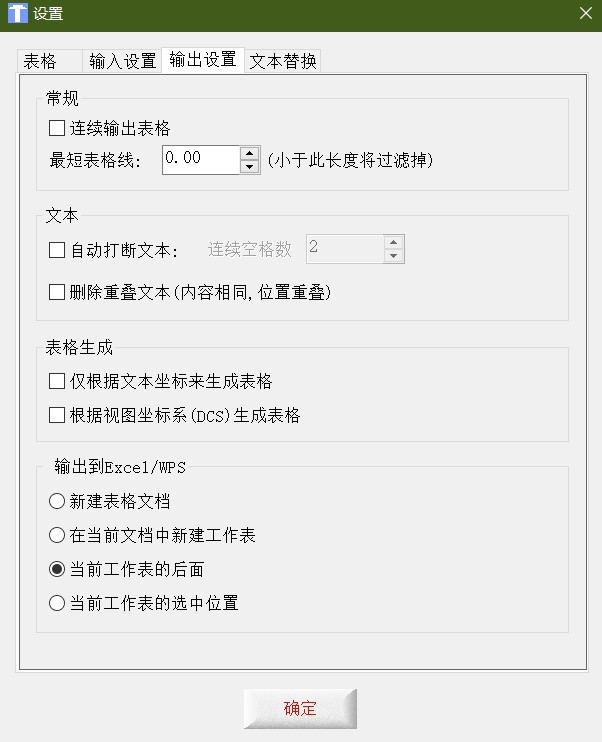

  • 输出到Excel有4中方式
    1. 新建表格文档: 新建Excel表格，将表格输出到新的Excel表格中
    2. 在当前文档中新建工作表: 在当前文档后面增加工作表sheet
    3. 当前工作表后面: 输出到当前打开的Excel表格中，接在原来表格后面
    4. 当前工作表的选中位置: 输出到当前打开的Excel表格中，表格的左上角是当前选择的单元格

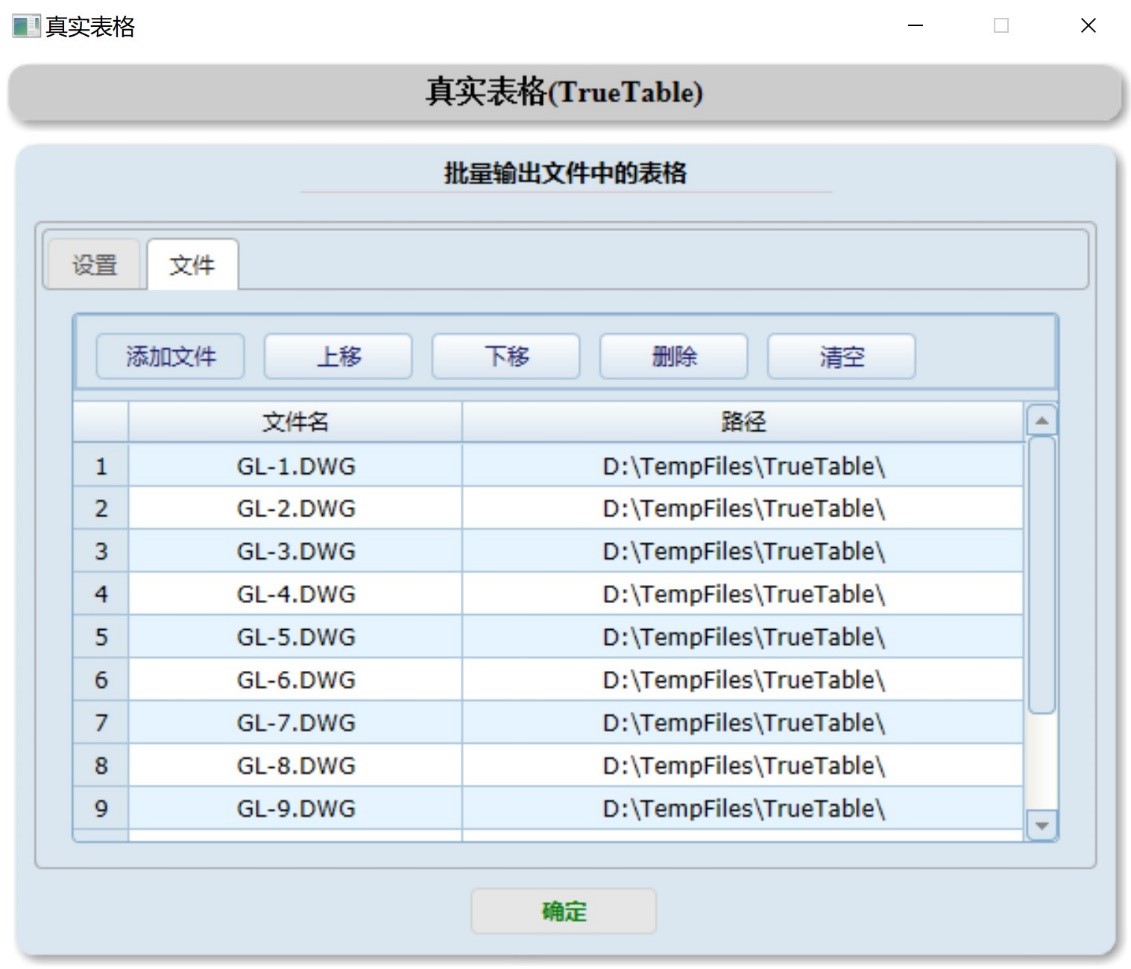

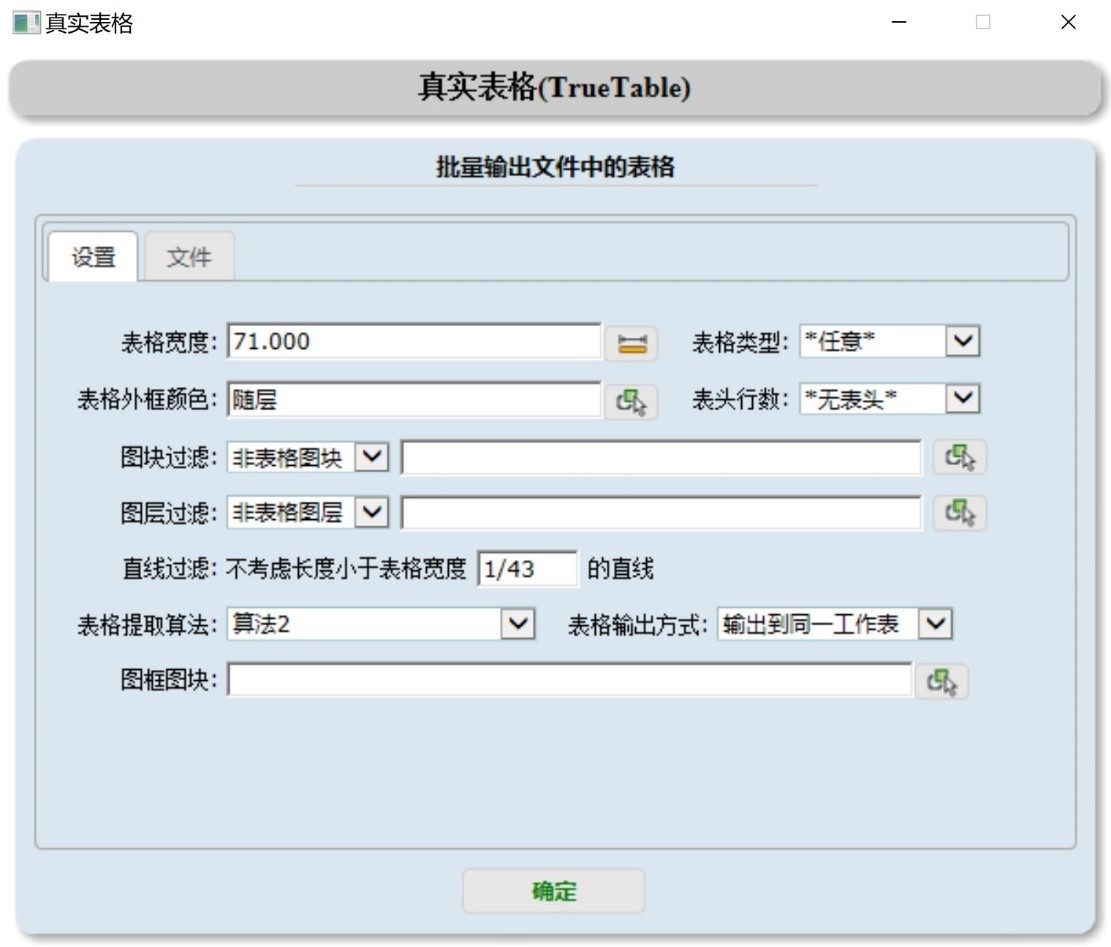

  • 批量输出CAD文件中的表格
    无需逐个打开CAD文件
    即使一个CAD文件有多个表格，也可以一起导出
    输出表格按文件名排序，同一文件中的表格按位置排序


  • TrueTable工具
    1. 批量输出表格: 同时输出CAD中的多块表格
    2. 统计文本: 统计文本数量，并进行排序
    3. 输出文本: 将文本输出文件
    4. 输出MST材料表: 可批量输出
    5. 输出SFCAD材料表: 可批量输出，并自动补全数据
    6. 输出TWCAD材料表: 可批量输出，并自动补全数据
    7. 统计螺栓球: 统计网架螺栓球，并按规格大小排序
    • 关键字
    AutoCAD Excel, Excel AutoCAD, 表格转换,输出AutoCAD表格,关联Excel表格,表格关联
